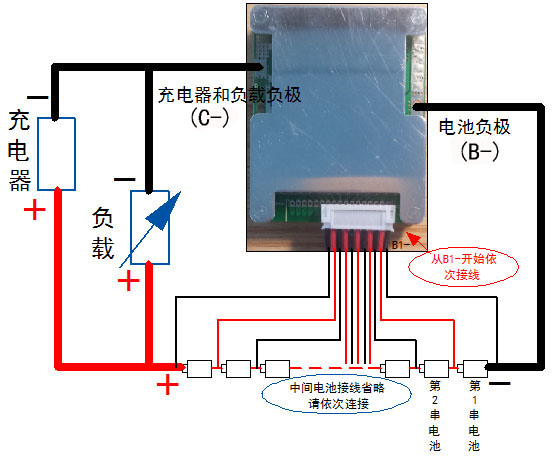

嘉佰達科技JBD-HP16SA同口接線圖
（安裝保護板前請仔細閱讀接線說明后再接保護板）
一、安裝保護板之前，電池一定要匹配好（每節電池電壓相差不高于0.05V，內阻相差不大于5mΩ，容量相差低于30mAh），如果是聚合物電池電壓都要在3到4V之間，如果是磷酸鐵鋰電池電壓都要在2.6到3.5V之間，上電電壓太高會鎖死保護板，導致保護板無法正常工作，如果電池已經是充滿的，請放低至要求電壓再接保護板。電池要先并聯再串聯好，電池一致性越好，跑的路程越遠，保護板工作性能達到最佳。
二、接線順序:先接B-線到電池總負極（B負線一定要焊短線）,再接排線；在接排線上去之前,一定要先把排線從板上拔下，排線：從BC0開始接線，BC0接電池總負極，第二條排線BC1接第一串電池正極，第三條排線BC2接第二串電池正極，第四條排線BC3接第三串電池正極......以此類推。接好排線之后，從排頭開始量取每兩根相鄰排線之間的電壓，聚合物電池電壓要小于4V，鐵鋰電池電壓要小于3.5V。檢查無誤后插入排線,再接充電器負極和負載負極到C-。B負線和C負線一定要用粗線焊接，排線接法與顏色無關，只要求順序正確。
三、最后量一下電池總電壓與保護板輸出電壓是否相等，相等保護板才是正常工作的。一定要接好線，確認無誤之后，才可以使用。（電池總電壓與保護板輸出電壓測量不相等，請仔細閱讀以上步驟哦，看是否有疏漏的哦。）
四、鋰電池一定要用鋰電池專用充電器充，切勿用鉛酸電池充電器，鉛酸充電有可能有高壓擊穿保護板MOS管，充電器電壓一定要穩定的，不穩定的充電電壓會有高壓輸入，很容易擊穿充電mos管，造成保護板過充不保護。聚合物電池充電器電壓：電池組串?dāng)?shù)*4.2V ；鐵鋰電池充電器電壓：電池串?dāng)?shù)*3.60V 。
五、保護板已經使用過并已經焊過線的不接受退換服務。保護板保修一年，因利潤低微，質保期內，維修免費，來回運費自理哦～
請注意：一定要先焊接好B-粗線，再繼續接其它線，B-線焊的太細太長或者不焊會燒板！B-必須焊接粗短線！
